•Hola amigos!! en esta parte inicial del blog vamos a dar una pequeña introducción  a los conceptos básicos de una red,tipos de red, servicios que ofrece , ventajas y desventajas, el objetivos que se intentan alcanzar es crear un manual o de redes que contenga toda la información básica que se necesita..

un saludo y que lo disfruten :)

Que es una red ?

♦ Se denomina red a un conjunto de equipos conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información recursos y servicios  entre si. En este gráfico podemos observar  que atreves de la red se pueden compartir y manejar diferentes cosas (archivos, imágenes, periféricos)

Servicios que me ofrece una red!

                                                      Servicios de redes!

• Los servicios que me ofrece una red son los siguientes :

♦Servicios de archivo: Desde sus propias PCs, los usuarios pueden leer, escribir, copiar, modificar, crear, borrar, mover y ejecutar archivos que se encuentren en cualquier otra máquina de la red..

♦Servicios de base de datos: Los usuarios desde sus máquinas pueden acceder, consultar o modificar una base de datos que se encuentra en otra PC de la red.

♦Servicios de impresión: Es posible imprimir archivos de texto, gráficos e imágenes en una misma impresora que se encuentra compartida por otras máquinas de la red.

♦Servicios de fax:  Desde sus propias máquinas, los usuarios pueden enviar y recibir un fax en forma interna o también hacia el exterior.

♦Servicios de backup:  Es posible automatizar la labor de hacer copias de seguridad.

•Servicios de website:  Mediante un programa de aplicación llamado “navegador”,

cada usuario puede leer y ejecutar páginas web que se encuentran en otra máquina que funciona como “servidor web”.

♦Servicios de e-mail: Desde sus PCs, los usuarios pueden enviar a otras máquinas

mensajes de texto y, además, adosar archivos de gráficos, imágenes, sonidos, video, etc.

♦Servicios de chat:  Es posible enviar y recibir mensajes hablados, mediante texto

o voz, hacia otros usuarios de la red en tiempo real.

Ventajas y desventajas de una red!

VENTAJAS:

♦ Costo del hardware: Se disminuyen notablemente los costos de hardware, pues

en una red se comparten recursos de hardware, y evitamos así tener que equipar

cada PC con todos los dispositivos. Por ejemplo, podremos tener una única impresora o una sola lectora de CDs y compartirla entre todos los usuarios, porque

basta con que una sola máquina disponga de ellas.

♦ Costo del software: Se disminuyen también los costos de software, pues es más

económico comprar un conjunto de licencias de software para todas las computadoras de una red que comprar el programa individualmente para cada PC no

interconectada. Para reducir la cantidad de licencias a comprar, los administradores suelen restringir los permisos de acceso al servidor que ejecuta el software.

♦ Intercambio de información: Mediante una red mejora la velocidad, flexibilidad

y seguridad cuando se comparte información a través de computadoras interconectadas, evitándose el intercambio de datos a través de disquetes que van y vienen, que pueden dañarse o perderse.

♦ Copias de respaldo: Mejora la velocidad y seguridad al hacer un backup .

♦ Espacio de almacenamiento: Gracias a las redes disminuye la redundancia de información, y así se gana espacio en los medios de almacenamiento masivo.

♦ Actualizaciones: Se evita la pérdida de tiempo y el trabajo que significa tener que

actualizar información que se encuentra repetida en varias computadoras no interconectadas. En un solo paso todos los sistemas pueden estar actualizados.

♦ Administración del personal: El uso de una red disminuye el descontrol y la dificultad que significa tener que administrar, gestionar, controlar y auditar a los

usuarios que trabajan aisladamente en sus computadoras no interconectadas.

♦ Intercomunicación del personal:  disminuye la pérdida de

tiempo, la falta de sincronización, el costo y la incomodidad que implica manejar

la comunicación entre los empleados de la organización por el uso de papeles que

van y vienen.

DESVENTAJAS: La única desventaja puede ser que el uso de una red,  requiere una fuerte inversión inicial de tiempo, dinero y esfuerzo para diseñarla, que incluye la compra del hardware y el software de red, más su instalación y configuración. Este proceso podría ser visto como una desventaja.

Tipos de topologias de red!

 ♦Una topologia de red es  la forma en  que nosotros conectamos las computadoras (nodos) para el intercambio de  datos,archivos etc, hay diferentes tipos de topologias las cuales explicaremos ahora:



Tipos de topologia:



♦ Bus:  Esta topologia esta conformada por un cable coaxial (bus)  que es conectado a cada nodo (pc) por medio de unos conectores en T, por ese mismo cable pasa toda la información o datos que vamos a utilizar o compartir al finalizar la topologia se le pone un terminador el cual marca el final de la  misma.

♦ Estrella: Los nodos están conectados a través de un cable (utp) a una  Pc central llamada concentrador,todas las comunicaciones se hacen por medio de el.

♦ Anillo: Los nodos están conectados entre si por medio de un cable (coaxial o fibra óptica  y en forma circular cada nodo tiene un receptor y transmisor,  para enviar y recibir información (la información solo va en 1 solo sentido o dirección ).



♦ Malla:  Es un tipo de topologia física que utiliza conexiones punto a punto donde los ordenadores se encuentran conectados entre si por medio de cables separados.

Topologias combinadas

        ♦ Anillo/estrella: Esta topologia trabaja con un concentrador.Los nodos están conectados a el concentrador y con los otros nodos.Trabaja en la forma de que si un nodo desea llegar a otro,llega de manera que envía la información al concentrador y luego al nodo que tiene al lado.Siempre para la misma dirección.

 ♦Bus/estrella: Es similar a la anillo estrella. En este caso la red es un bus que se cablea físicamente como una estrella por medio de concentradores.

 ♦ Doble anillo: Esta topologia es lo mismo que la anillo,pero tiene dirección para izquierda y derecha.

Topologias: ventajas y desventajas

  ♦Bus----->  Ventajas: -Es mas fácil conectar nuevos nodos a la red.

                                                         -Requiere menor cable que una topologia estrella





                                Desventajas: -Todas las red se caería si hubiera una ruptura en el cable principal.

                                                         - Se requieren terminadores.

                                                          -Es difícil detectar el origen de un problema cuando se cae la red.

                                                         -No se debe usar como única solución para un grande edificio.



 ♦Estrella-----> Ventajas:  -Gran facilidad de instalación.



                                                                 -Posibilidad de desconectar elementos de la red sin problemas.

                                                                 -Facilidad para la detección de fallos y su reparación



                                             Desventajas: -requiere mas cable que bus.

                                                                 -un fallo en el concentrador provoca un aislamiento de todos los                                                                                                                                  nodos conectados.

                                                                 -se han de comprar concentradores.

♦Anillo-------> Ventajas: -Facilidad de instalación.

                                                          -Posibilidad de desconectar elementos de red sin causar problemas.

                                                         -Facilidad para la detección de fallos y su reparación.

                                                        -Un fallo en el concentrador provoca el aislamiento de todos los nodos allí conectado.

                                                        - Se han de comprar concentradores.

                                        Desventajas: -Una ruptura en el cable o fallo de un nodo afecta toda la red.

                                                           -la topologia anillo utiliza mas cable que la bus.

                                                        -En algunos anillos es necesario bajar todo el sistema para bajar nodos.

                                                           -Posee una mayor lentitud en la transmisión de señal.



  ♦Malla----------------> Ventajas: -No requiere de un nodo central,con lo que se reduce el mantenimiento.

                                                                Desventajas: El costo de red puede aumentar en los pasos en los que se implementa de forma alambrica ,la topologia de red ,las características de la misma implica el uso de mas recursos.

Que es una arquitectura de red.

♦ Una arquitectura de red  es el medio por el cual  se transfieren diferentes tipos de datos entre computadoras, en pocas palabras es la manera standar en la que se transmiten las señales eléctricas (datos)

Arquitectura mas usada y económica...

♦ Actualmente la arquitectura mas usada se puede decir que es la Ethernet. Es la mas standar y difundida,mas segura y mas económica  Puede usarse con bus,estrella y estrella bus.Es el mas difundido en Windows y Novell Netware.

Arquitectura ethernet.

♦ La forma en la que ethernet funciona es la siguiente:  usa una técnica de comunicación llamada CSMA/CD, en español esto significa "acceso múltiple por detección de portadora y detección de colisiones"

Explicaremos los terminos:

♦Acceso multiple: Quiere decir que todas las computadoras tienen el mismo derecho, prioridad o posibilidad de transmitir sus paquetes de datos.

♦ Detección de portadora: Significa que si bien todas las computadoras tienen el mismo derecho de enviar sus datos,previamente deberán escuchar un momento, hasta que haya silencio ( es decir hasta que no haya ninguna maquina transmitiendo). A partir de allí, podrá empezar a transmitir la que primero lo intente.

♦ Detección de colisión: luego de que una computadora empezó a transmitir sus paquetes de datos en la red, deberá controlar que en ese instante no haya  otra que también este realizan una transmisión  si no se producirá una colisión de paquete.

♦ La topologia que utiliza ethernet son: Bus,estrella y estrella bus.

¿Que sucede cuando hay una colisión de paquetes?

Cuando hay una colisión , las pc vuelven a transmitir datos dejando pasar un periodo de tiempo aleatorio que varia de pc en pc para que no se vuelvan a generar colisiones dentro de la red.

Arquitectura token ring.

♦ La arquitectura se basa en enviar y recibir archivos pero solo se puede enviar 1 solo paquete de archivos a la vez, esto hace que sea un poco mas lenta pero que los archivos o paquetes de datos lleguen a salvo a el destino.. es muy utilizada con la topologia anillo/estrella

Tipos de cable coaxial.

♦Coaxial Grueso: Es el cable más utilizado en LAN´s en un principio y que aún hoy sigue usándose en determinadas circunstancias (alto grado de interferencias, distancias largas, etc.).
Los diámetros de su alma/malla son 2,6/9,5 mm. Y el del total del cable de 0,4 pulgadas (aprox. 1 cm.). Como conector se emplea un transceptor ("transceiver") relativamente complejo, ya que su inserción en el cable implica una perforación hasta su núcleo (derivación del cable coaxial mediante un elemento tipo "vampiro" o "grifo").

♦Coaxial fino: Es más barato,flexible y fácil de instalar. Los diámetros de su alma/malla son 1,2/4,4 mm, y el del cable sólo de 0,25 pulgadas (algo más de 0,5 cm.). Sus propiedades de transmisión (perdidas en empalmes y conexiones, distancia máxima de enlace, protección gerente a interferencias, etc.) son sensiblemente peores que las del coaxial grueso. Con este coaxial fino se utilizan conectores BNC ("British National Connector") sencillos y de alta calidad Ofrecen más seguridad que los de tipo "grifo", pero requieren un conocimiento previo de los puntos de conexión.

Cables de red-coaxial.

♦ Taza de transferencia: La velocidad de transferencia es de 10 Mbps. las partes que componen a este cable son: Conductor, aislante, malla de cobre/alumino, cubierta externa y nucleo.

♦ Los conectores mas usados en redes son BNC

Cable UTP, FTP,STP

♦ Los Componentes  son: blindado de aluminio,blindaje trenzado,papeles trenzados, protector exterior y nucleo

Cable UTP categorías.

♦ Categoría 1: Hilo telefónico  trenzado de calidad de vos no adecuado para las transmisiones de datos. Las características transmiten hasta 1 Mhz.

♦ Categoría 2: Cable de par trenzado sin a pantallar. Tiene una frecuencia superior de 4 Mhz,este cable consta de 4 pares trenzados de hilo de cobre.

♦ Categoría 3: Este cable es utilizado en redes,de hasta 10 Mbps y con un ancho de banda hasta 15 Mhz. Este cable consta de 4 pares trenzados de hilo de cobre con 3 entrelazados por pie.

♦ Categoría 4: Posee un ancho de banda de 20 Mhz y con una velocidad de 20 Mbps. Este cable consta de 4 pares trenzados de hilo de cobre.

♦ Categoría 5: Puede transmitir 100 Mbps de datos y hasta una frecuencia superior de 100 Mhz. Este cable consta de 4 pares trenzados de hilo de cobre.

♦ Categoría 6: Puede transmitir datos hasta 1 Gbps y hasta una frecuencia superior a 250 Mhz.

♦ Categoría 7: Transmite hasta 10 Gbps y con una frecuencia superior a 600 Mhz.

La fibra optica.

  ♦  La función de el cable de fibra optica es la de transportar señales digitales de datos por el se envían pulsos de luz que representarían los datos a transmitir, la luz queda completamente confinado y se propaga por el interior de la fibra,Estas fibras se utilizan ampliamente en telecomunicaciones mundiales, ya que permiten enviar gran cantidad de volumenes de datos a una gran distancia, con velocidades muy alta y superiores al cable convencional.

Fibra optica partes.

  ♦ El cable de fibra optica esta compuesto por :  vaina,cinta anti flama cable cuffers,hilo de drenaje de humedad,hilo de desgarre,hilos sintéticos kevlar,cinta myiar, fibra,núcleo de diel electrico.

Fibra monomodo y multimodo.

♦ La fibra  monomodo se caracteriza por solo enviar información o un haz de luz,esto supone que llegan todos a la misma vez, la característica de esta fibra es que puede tener miles de modos de propagación de luz, estas fibras, suelen usarse en lugares de corta distancia, no mayores a los 4 km.El núcleo de esta fibra, posee un indice de refracción superior que la fibra monomodo, la magnitud

♦ Esta fibra  multimodo permite viajar a la luz o a los datos esto supone que llegan todos a la misma vez, la característica de esta fibra es que puede tener miles de modos de propagación de luz, estas fibras, suelen usarse en lugares de corta distancia, no mayores a los 4 km, ademas es simple de utilizar y es muy económica.El nucleo de esta fibra, posee un indice de refraccion superior que la fibra monomodo, la magnitud, es la misma que el revestimiento debido a que es facil de conectar y tiene una mayor tolerancia a componentes de menor precision.

Hub , switch , router , access point y placa de video

×Hub: Es un equipo de redes que permite conectar entre si otros equipos y dispositivos,transmitiendo los paquetes de datos a cualquier la dirección,repite los paquetes a todos los nodos.

×Switch: Se usa para conectar varios dispositivos dentro de una misma red de recursos compartidos,permitiendo al alcance de todos los usuarios.Hace un mapeo de todos los nodos para elegir donde mandar los paquetes por IP.

×Router: El router conecta redes enteras,hace pasar paquetes de datos entre redes tomando como base la información de la red. toma decisiones para que la información viaje por la ruta mas corta.

×Acces Point: Es un punto de acceso inalambrico en redes de computadoras, un dispositivo que interconecta dispositivos de comunicacion inalambrica. Toma las señales digitales del modem o modem-router y las convierte en WiFi.

×Placa de red: Es un aparatito, componente de hardware, que es capaz de conectar nuestro ordenador con una red de ordenadores. Convierte las señales digitales de una computadora a impulsos eléctricos que viajarán a través de un cable.

×Modem: Es un dispositivo Hardware que atravez de un cable telefonico,convierte la señal digital en internet, y se lo brinda al que este conectado a èl.

×Modem-Router: Este dispositivo es un router con un módem incorporado a dentro.A este le introducimos un cable telefónico(Ethernet) y los nodos que estén conectados al router, tendrá Internet.

♦DIFERENCIA ENTRE HUB Y SWITCH:

La diferencia es que se encuentran es que el hub manda la información o paquetes hacia todos los dispositivos y eso provoca trafico y confusión. Mientras el switch manda los paquetes a los que solamente lo solicitan. Estas decisiones se basan en las direcciones Mac, mediante  la direccion de cada nodo.

♦DIFERENCIA ENTRE SWITCH Y ROUTER:

El ROUTER trabaja a nivel de IPs es decir cada maquina debe tener una ip asignada dentro del segmento para poder acceder al router y comunicarse con los distintos equipos. Lo que hace este aparatito es buscar al equipo con el cual se quiere comunicar la contraparte conectado a el y el SWITCH trabaja a nivel de MAC, esta MAC es la dirección física de cada una de las tarjetas de red así como la propia de el switch que por lo regular no se puede cambiar. Cada MAC es unica y viene en codigo hexadecimal

♦CONCENTRADOR RACKEABLE:

Tiene 24 puertos(como máximo) ,tienen medidas especiales porque tienen que entrar en los Racks.

♦CONCETRADOR NO RACKLEABLE:

Tiene 16 puertos como maximo,y se usa para conexiones hogareñas.

Armado de cable utp

♦ En el armado de cable utp existen 2 tipos de armado el armado :

en el siguiente video explicaremos el armado del cable :

♦ Las herramientas que se usan en este video son :
♣ Cable utp (categoría 5 )

♣ Crimpadora

♣ Alicates o tijeras de electricista ( esto se utiliza para sacar la vaina )

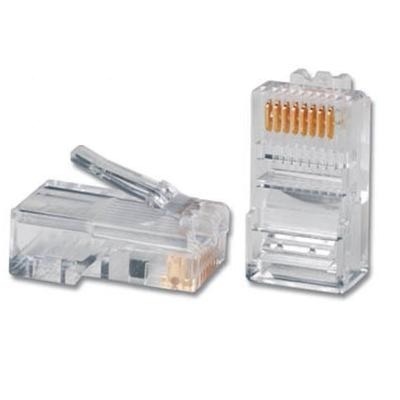

♣ Conectores RJ45

♦Las utilidades que tiene este cable son :
♣ Comunicar  2 objetos y mas

Ventajas del cableado estructurado

•Las ventajas  son:
1)Debido a que el sistema de cableado  independiente de la aplicación y del proveedor, los cambios de la red y en el equipamiento  pueden realizarse por los mismos cables existentes.
2)Debido que los outlets están cableados de igual forma, los movimientos de personal puede hacerse sin modificar la base del cableado.
3)La localización de los hubs y concentradores de la red en un punto central de distribución.permite que los problemas sean detectados, al lado fácilmente sin tener que parar el resto de la red.

Cableado estructurado- División sistemas y medios para redes

♦Categorías en la que se dividen las redes,Los sistemas y medios para las mismas:

 Las redes se dividen en 2 categorias en base a su medio: son in-alambricas,fija o alambricas .

 Los sistemas que utilizan son:

♠ Telefonía actual por loop de corriente y 4 hilos ( keysistem)
♠ Redes lan de filosofía internet
♠ATM,Asincronous transfer mode
♠ISDN,Red digital de servicio integrados.

Los medios que se utilizan en este sistema son :
♠Los cables de  2 hilos (un pares) para telefonia,se dejara de usar,no puede crecer en velocidad
♠cable coaxial, cada ves mas en desuso por su alto costo y dificil manipuleo.
♠Cables UTP/FTP para acometer a los equipos terminales
♠Cables de fibra óptica para la conexiones entre equipos de conmutacion

Elementos del cableado estructurado

♦Keystone: Es un dispositivo de conexión mono linea apto para conectar un plugs RJ45, para después ponerlos  en rosetat frente de pacht panels mediante un sistema de encastre.


♦Rosetat  P/Keystone: Te trata de una pieza plástica de soporte que se amura a la pared y permite encastrar hasta 2 keystones como formando una rosetat de  2 bocas.


♦Frente para keystone o faceplate: Te trata de una pieza plástica plana de soporte que es tapa de una caja standar de electricidad embutida de 5x10Cm y permite encastrar hasta 2 keystone,formando un conjunto de conexión de hasta 2 bocas.


♦Rosetas integradas: Tiene de 1 y 2 bocas. posee un circuito impreso que soporta conectores RJ45 y conectores IDC, para conectar a los cables UTP sólidos con herramientas de impacto.

♦Cable UTP solido: Posee 4 pares trenzados  entre si. Realizados en materiales especiales con instalaciones que exigen normas estrictas de seguridad anti incendio.

♦Patch panel: Estan formados por un soporte, tipo rack. Sostiene placa de circuito impreso sobre la que se montan : de un lado los conectores RJ45 y IDC.

♦Patch cord: esta construido con cable UTP de 4 pares flexibles terminados en un plugs 8P8C. A menudo se proveen de distintos colores y con un dispositivo plástico que impide que se curve en la zona donde el cable se adelanta al llegar al plug

♦Plug 8P8C: Es un plug de  8 contactos, similar al plug americano RJ11 utilizado en telefonía.

♦Cable UTP flexible: Es igual al solido pero sus hilos interiores están constituidos por cables flexibles en lugar de alambre.
